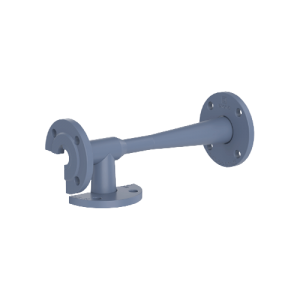

Элеватор водоструйный
Фотогалерея
Технические характеристики
Ниже представлены габаритные и присоединительные размеры водоструйных элеваторов выпускаемых нашим заводом.
| Номер элеватора | Примерный расход воды из сети, тонн в час | d горловины, мм | Масса элеватора, кг | Размеры стального водоструйного элеватора типа ВТИ, мм | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | l | A | B | D | D1 | Фланец 1поГОСТ 33259-2015 | Фланец 2поГОСТ 33259-2015 | Фланец 3поГОСТ 33259-2015 | ||||
| 0 | 0,2 – 0,5 | 10 | 4,8 | 256 | 85 | 75 | 140 | 115 | 135 | 25 | 32 | 32 |
| 1 | 0,5 – 1,0 | 15 | 7,8 | 425 | 110 | 90 | 110 | 145 | 160 | 40 | 50 | 50 |
| 2 | 1,0 – 2,0 | 20 | 7,8 | 425 | 100 | 90 | 110 | 145 | 160 | 40 | 50 | 50 |
| 3 | 1,0 – 3,0 | 25 | 12,6 | 625 | 145 | 135 | 155 | 160 | 195 | 50 | 80 | 80 |
| 4 | 3,0 – 5,0 | 30 | 12,6 | 625 | 135 | 135 | 155 | 160 | 195 | 50 | 80 | 80 |
| 5 | 5,0 – 10,0 | 35 | 13,0 | 625 | 125 | 135 | 155 | 160 | 195 | 50 | 80 | 80 |
| 6 | 10,0 – 15,0 | 47 | 17,2 | 720 | 175 | 180 | 214 | 195 | 215 | 80 | 100 | 100 |
| 7 | 15,0 – 25,0 | 59 | 17,8 | 720 | 155 | 180 | 214 | 195 | 215 | 80 | 100 | 100 |
Сопло
| № | dc | d1 | d2 | l |
|---|---|---|---|---|
| 0 | 3 | 32 | 25 | 85 |
| 1 | 3 | 48 | 38 | 110 |
| 2 | 4 | 48 | 38 | 100 |
| 3 | 6 | 57 | 48 | 145 |
| 4 | 7 | 57 | 48 | 135 |
| 5 | 9 | 57 | 48 | 125 |
| 6 | 10 | 89 | 76 | 175 |
| 7 | 21 | 89 | 76 | 155 |
Описание
Элеватор водоструйный стальной 40С10БК
Элеватор водоструйный — это элемент теплового узла, применяется для снижения температуры греющей сетевой воды до требуемой температуры в местной отопительной системе и создания в ней циркуляционного напора.
Сертификат соответствия ТУ
Вся выпускаемая нами продукция обладает необходимыми сертификатами соответствия высокому качеству. Производство полностью контролируется и осуществляется с учетом всех требований ТУ.
