Грязевики абонентские фланцевые и приварные применяются для очистки воды от средних и крупных частиц внешней среды в трубопроводах. Они используются в системе водоснабжения и отопления.

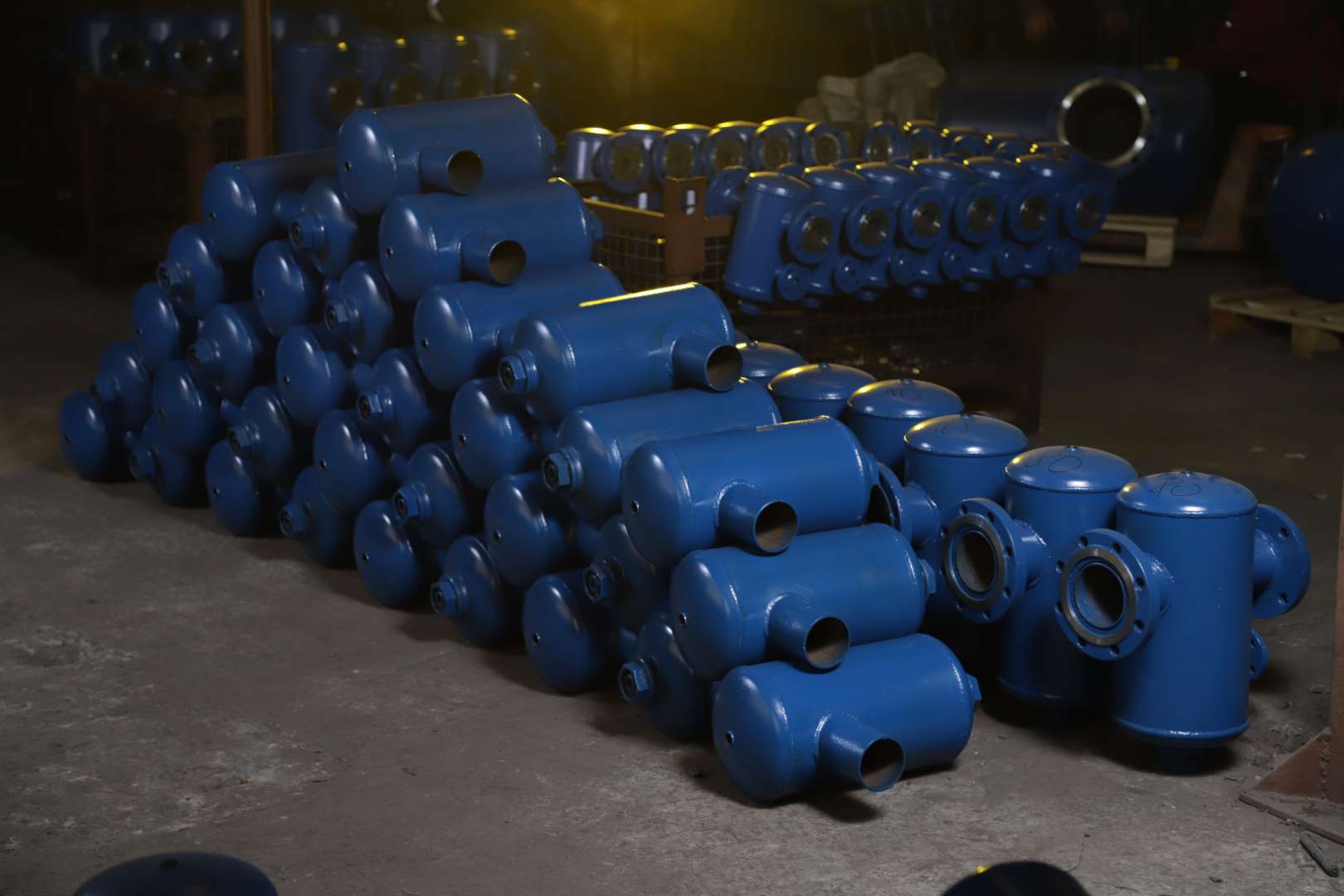

Наш литейно-механический завод — сертифицированный производитель грязевиков всех модификаций: производим абонентский грязевик, фланцевой и приварной конструкции.

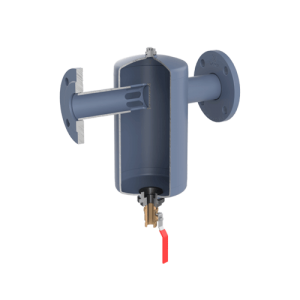

Грязевики ТС серии, отличие грязевика этой серии в том, что есть дополнительный элемент фильтрации — сетка с ячейками малого размера. Грязевики тепловых пунктов имеют модельный ряд и отличаются конструкцией и направлением потока. ТС-565. ТС-566. ТС-567. ТС-568. ТС-569.
Производство грязевиков налажено в соответствии с действующим ГОСТом. На каждый вид имеется сертификат, подтверждающий соответствие требованиям нормативных документов и качество.
Dy | Py, МПа | Размер, мм | |||||
---|---|---|---|---|---|---|---|
Dh | С | H | H1 | Пробка, G | E | ||
32 | 1.0 – 1.6 | 38 | 286 | 330 | 270 | М15 | 133 |
40 | 48 | 320 | 340 | 265 | М50 | 159 | |
50 | 57 | 360 | 370 | 270 | М50 | 159 | |
65 | 76 | 410 | 430 | 340 | М79 | 219 | |
80 | 89 | 460 | 480 | 370 | М79 | 219 | |
100 | 108 | 520 | 500 | 400 | М96 | 300 | |
125 | 133 | 550 | 630 | 500 | М96 | 300 | |
150 | 159 | 670 | 700 | 600 | М96 | 300 | |
200 | 219 | 670 | 700 | 600 | М96 | 426 | |
250 | 273 | 920 | 700 | 600 | М96 | 530 |
Размеры в мм | ||||||||||
Обозначение | Условное давление Ру МПа(кгс/см2) | Условный проход Dy | Dh | Dh1 | Dh2 | H | H1 | h | L | Масса, кг |
-08 | 1,6 (16) и 1,0 (10) | 40 | 159 | 45 | 57 | 360 | 406 | 260 | 345 | 16,3 |
-09 | 50 | 57 | 76 | 410 | 456 | 290 | 365 | 19,4 | ||
-10 | 65 | 219 | 76 | 89 | 490 | 534 | 340 | 425 | 29,4 | |
-11 | 80 | 89 | 108 | 525 | 569 | 375 | 33,5 | |||
-12 | 100 | 325 | 108 | 133 | 620 | 662 | 450 | 525 | 62,2 | |
-13 | 125 | 133 | 159 | 690 | 732 | 470 | 70,4 | |||
-14 | 150 | 426 | 159 | 194 | 875 | 928 | 550 | 560 | 118,0 | |
-15 | 200 | 530 | 219 | 273 | 1105 | 1163 | 700 | 850 | 266,7 |
Особенностью данного вида грязевика является оригинальная система фильтрации, разработанная инженерами нашего завода.
Для своих клиентов мы разработали гибкую систему скидок от объема заказа.
Обратите внимание! В комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 159 | Длина: 320 | Высота: 340 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 108 |
Длина: 308 |
Высота: 217 |
Диаметр: ⌀ 108 |
Длина: 308 |
Высота: 217 |
Диаметр: ⌀ 108 |
Длина: 305 |
Высота: 250 |
Диаметр: ⌀ 159 | Длина: 360 | Высота: 370 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 159 |
Длина: 359 |
Высота: 259 |
Диаметр: ⌀ 159 |
Длина: 359 |
Высота: 259 |
Диаметр: ⌀ 108 |
Длина: 355 |
Высота: 250 |
Диаметр: ⌀ 219 | Длина: 410 | Высота: 430 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 310 |
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 310 |
Диаметр: ⌀ 133 |
Длина: 420 |
Высота: 320 |
Диаметр: ⌀ 219 | Длина: 460 | Высота: 480 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 369 |
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 369 |
Диаметр: ⌀ 159 |
Длина: 420 |
Высота: 320 |
Диаметр: ⌀ 300 | Длина: 520 | Высота: 500 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 273 |
Длина: 473 |
Высота: 421 |
Диаметр: ⌀ 273 |
Длина: 473 |
Высота: 421 |
Диаметр: ⌀ 219 |
Длина: 470 |
Высота: 420 |
Диаметр: ⌀ 300 | Длина: 550 | Высота: 630 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 273 |
Длина: 473 |
Высота: 441 |
Диаметр: ⌀ 273 |
Длина: 473 |
Высота: 441 |
Диаметр: ⌀ 159 | Длина: 320 | Высота: 340 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 108 |
Длина: 308 |
Высота: 217 |
Диаметр: ⌀ 108 |
Длина: 308 |
Высота: 217 |
Диаметр: ⌀ 108 |
Длина: 305 |
Высота: 250 |
Диаметр: ⌀ 159 | Длина: 360 | Высота: 370 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 159 |
Длина: 359 |
Высота: 259 |
Диаметр: ⌀ 159 |
Длина: 359 |
Высота: 259 |
Диаметр: ⌀ 108 |
Длина: 355 |
Высота: 250 |
Диаметр: ⌀ 219 | Длина: 410 | Высота: 430 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 310 |
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 310 |
Диаметр: ⌀ 133 |
Длина: 420 |
Высота: 320 |
Диаметр: ⌀ 219 | Длина: 460 | Высота: 480 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 369 |
Диаметр: ⌀ 219 |
Длина: 419 |
Высота: 369 |
Диаметр: ⌀ 159 |
Длина: 420 |
Высота: 320 |
Диаметр: ⌀ 300 | Длина: 520 | Высота: 500 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 273 |
Длина: 473 |
Высота: 421 |
Диаметр: ⌀ 273 |
Длина: 473 |
Высота: 421 |
Диаметр: ⌀ 219 |
Длина: 470 |
Высота: 420 |
Диаметр: ⌀ 300 | Длина: 550 | Высота: 630 |
* в комплект грязевиков «БЛМЗ» входят кран Маевского и кран шаровый
Диаметр: ⌀ 273 |
Длина: 473 |
Высота: 441 |
